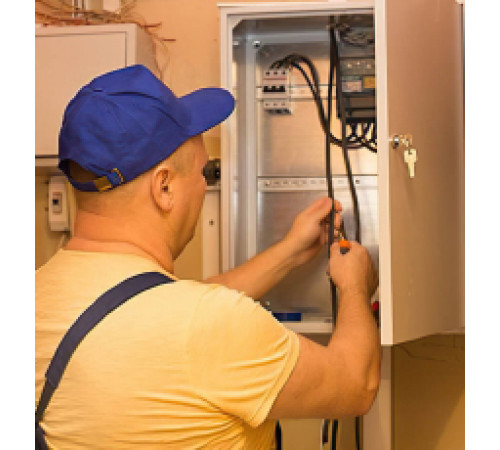

Профессиональный монтаж навесных электрощитов большой емкости (48+ модулей): полное руководство для частных домов в Москве и области
Установка электрощита на 48 и более модулей — это не просто увеличение количества автоматов, а создание главного узла управления всей энергосистемой объекта. Для частного дома с трехфазным вводом, системой отопления, насосным оборудованием, мастерской и наружным освещением такой щит становится технологическим центром. Ошибки в его проектировании или сборке приводят к системным сбоям: отключению всей сети из-за ложных срабатываний, сложностям в поиске неисправностей и, в худшем случае, к выходу из строя дорогостоящей техники. Это руководство объяснит инженерные принципы сборки крупных щитов, которые обеспечивают безопасность, ремонтопригодность и возможность легкого расширения системы.
1. Анатомия крупного щита: от корпуса до коммуникаций
Щит на 48+ модулей — это сложная конструкция, где каждая деталь имеет значение.
- Корпус и степень защиты (IP): Для установки внутри сухих технических помещений достаточно IP31-IP41. Для котельных, гаражей или наружного монтажа (на фасаде, в гараже) обязателен корпус со степенью не ниже IP54 (защита от пыли и брызг). Корпуса делятся на металлические (более прочные, лучше экранируют) и пластиковые (не подвержены коррозии, легче).
- Дин-рейки и их конфигурация: В больших щитах используется несколько вертикальных или горизонтальных DIN-реек, разделенных на секции для группировки оборудования (например, "Освещение", "Розетки", "Силовое оборудование", "Умный дом").
- Система шин: Качественный монтаж предполагает установку изолированных нулевых (N) и заземляющих (PE) шин с достаточным количеством клемм. Для трехфазных щитов критически важны шины на 4 полюса (L1, L2, L3, N).
- Организация кабельных вводов и внутреннего пространства: Щит должен иметь съемные заглушки для ввода кабелей сверху, снизу или сзади. Внутри обязательны кабельные держатели и фиксаторы для аккуратной укладки жгутов проводов.
2. Проектирование и компоновка: логика перед монтажом
Перед покупкой первой детали создается однолинейная схема — "ДНК" щита.
Принципы грамотной компоновки оборудования:
- Сверху вниз по потоку энергии: В верхней части — вводное оборудование (вводной автомат, счетчик, реле напряжения, УЗИП). Ниже — групповые автоматы и УЗО.
- Группировка по назначению и фазе: Оборудование, относящееся к одной функциональной группе (например, все автоматы кухни) или одной фазе, монтируется рядом. В трехфазных щитах соблюдается порядок фаз (L1, L2, L3) для визуального контроля.
- Резерв модулей: В щите на 48 модулей под установленное оборудование должно приходиться не более 40-42 модулей. 15-20% пространства остается резервным для будущего расширения (установки кондиционера, системы вентиляции).
- Учет габаритов нестандартного оборудования: Счетчики, реле контроля напряжения, модули АВР (автоматического ввода резерва) часто занимают 4-8 модулей. Это закладывается в схему изначально.
3. Сравнительный анализ: схемы сборки для разных типов объектов
Подход к сборке определяется задачами объекта.
Таблица 1: Типовые конфигурации крупных щитов
| Тип объекта / Задачи | Рекомендуемая емкость | Ключевые компоненты (помимо групповых АВ и УЗО) | Особенности компоновки |
|---|---|---|---|
| Крупный коттедж с трехфазным вводом | 72-96 модулей | Трехполюсный вводной АВ, УЗИП, реле контроля фаз, счетчик, отдельные УЗО на каждую влажную зону, автоматы для гаража, бани, уличного освещения. | Четкое зонирование по этажам и типам потребителей. Выделенная секция для управления наружным освещением через реле времени/фотореле. |
| Дом с системой резервного питания (АВР) | 64-84 модуля | Модуль АВР, рубильник переключения между сетью и генератором, реле контроля напряжения на вводе, дополнительные автоматы для критичных нагрузок (котел, холодильники, освещение). | АВР и связанные с ним коммутационные аппараты выделяются в отдельную верхнюю секцию щита. |
| Объект с системой "Умный дом" | 48-72 модуля | Силовые модули или реле системы "Умный дом" (например, на управление шторами, отоплением), отдельные DIN-реле, блоки питания низковольтных систем. | Под модули управления выделяется отдельная DIN-рейка, часто в нижней части щита. Прокладка слаботочных и силовых кабелей разделяется. |
4. Технология профессиональной сборки: этапы и стандарты
Качественная сборка — это последовательность взаимосвязанных операций.
- Подготовка корпуса и монтаж аксессуаров: Установка и закрепление DIN-реек, шин N и PE, кабельных держателей. Разметка мест установки крупного оборудования.
- Монтаж модульной аппаратуры: Установка всего оборудования согласно схеме. Использование ограничителей на DIN-рейку для предотвращения смещения автоматов.
- Коммутация межсоединений:
- Питающие шины (гребенки): Для соединения групповых автоматов используются медные гребенчатые шины, а не перемычки из провода. Это повышает надежность и снижает нагрев.
- Расключение нуля и заземления: Каждый нулевой и заземляющий провод подключается к своей шине. Запрещено объединение N и PE.
- Маркировка: Все провода и автоматы маркируются бирками согласно схеме. Это обязательное требование для дальнейшего обслуживания.
- Ввод и укладка кабелей: Кабели вводятся через сальники, аккуратно укладываются в лотки, фиксируются стяжками. Силовые и слаботочные кабели разделяются.
- Пуско-наладка: Проверка всех соединений, измерение сопротивления изоляции, проверка работы УЗО (кнопкой "Тест"), настройка реле напряжения.
5. Критические ошибки при монтаже, ведущие к системным проблемам
- Отсутствие схемы и маркировки: Через 2-3 года ни один электрик не сможет безопасно модифицировать щит.
- Переполнение щита: Установка оборудования "впритык" без запаса и свободного пространства для маневра проводами ухудшает теплоотвод и усложняет обслуживание.
- Использование проводов малого сечения для межсоединений: Например, подключение автоматов на 25А проводом 1.5 мм².
- Экономия на гребенчатых шинах и использование "скруток" для соединения автоматов. Это ненадежно и небезопасно.
- Неверный подбор вводного аппарата или отсутствие УЗИП в домах с воздушным вводом, что подвергает всю электронику риску при грозе.
6. Стоимость работ и материалов: структура затрат
Цена проекта складывается из трех основных блоков.
Таблица 2: Структура затрат на щит "под ключ" (ориентир, Москва и МО, 2025 г.)
| Статья затрат | Описание | Доля в стоимости | Пример для щита на 72 модуля |
|---|---|---|---|
| Корпус и комплектующие | Щит IP54, DIN-рейки, шины N/PE, заглушки, держатели. | 10-15% | 7 000 — 15 000 руб. |
| Модульная аппаратура | Автоматы, УЗО, дифавтоматы, реле, счетчик и т.д. (бренды ABB, Schneider, Legrand). | 60-70% | 70 000 — 120 000 руб. (зависит от бренда и начинки) |
| Работы по сборке и монтажу | Проектирование, сборка "под ключ", установка на стену, пуско-наладка. | 20-25% | 25 000 — 40 000 руб. |
| Итого | от 100 000 руб. | ||
7. Чек-лист для заказчика: как оценить качество работы
- До начала: Вам предоставили и согласовали детальную однолинейную схему с перечнем оборудования.
- При сдаче: Внутри щита чисто, провода уложены аккуратно, все подписано. Есть свободное место для расширения.
- Функциональная проверка: Электрик продемонстрировал работу УЗО (нажал "Тест" на каждом), показал, как срабатывает реле напряжения.
- Документация: Вы получили окончательную схему щита (часто ее наклеивают на внутреннюю сторону дверцы), паспорта на оборудование и гарантию на работы (в нашей компании — 3 года).
Контакты для консультации и расчета проекта
- Телефон для вызова и консультаций: +7 (996) 507-29-66
- Режим работы: выезд инженера-проектировщика для разработки схемы щита в удобное время.
Выводы и рекомендации
Монтаж навесного электрощита большой емкости — это инвестиция в системную безопасность и управляемость энергоснабжением вашего дома на 20-30 лет вперед. Ключевой критерий выбора подрядчика — не стоимость модуля, а его способность предложить логичную, масштабируемую схему, использовать профессиональные компоненты для коммутации (шины, гребенки) и обеспечить безупречную исполнительскую дисциплину при сборке. Такой щит работает незаметно, но гарантирует абсолютную надежность.
