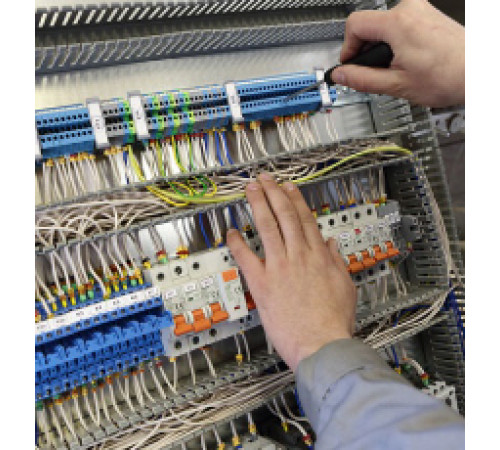

Профессиональная сборка электрощитов: полное руководство по проектированию и безопасности в Москве и области
Распределительный щит — это не просто ящик с автоматами, а интеллектуальный центр управления и безопасности всей домашней электросети. Его правильная сборка определяет на 80% надежность и пожаробезопасность проводки на следующие 20-30 лет. Ошибки на этом этапе, такие как неверный подбор номиналов или нарушение селективности, приводят к хроническим проблемам: ложным отключениям, выходу из строя дорогой техники и, в худшем случае, к возгоранию. Это руководство объяснит, как должен быть спроектирован и собран электрощит, соответствующий нормам ПУЭ и реальным нагрузкам современного жилья.
Анатомия электрощита: ключевые компоненты и их функции
Каждый элемент в щите выполняет строго определенную задачу. Их правильный подбор — основа безопасности.
- Вводное устройство защиты:
- Двухполюсный (для 220В) или четырехполюсный (для 380В) автоматический выключатель. Отключает всю квартиру/дом при критической перегрузке или коротком замыкании (КЗ). Его номинал согласуется с выделенной мощностью (например, 32А, 40А, 50А).
- Ограничитель перенапряжения (ОПН). Защищает сеть от импульсных скачков напряжения при грозовых разрядах или авариях на подстанции. Обязателен для частных домов с воздушным вводом.
- Устройства групповой защиты:
- Автоматические выключатели (АВ). Защищают конкретные линии (розетки кухни, освещение, кондиционер) от перегрузки и КЗ. Номинал зависит от сечения кабеля линии (16А для линии 2.5 мм², 10А для 1.5 мм²).
- Устройства защитного отключения (УЗО). Реагируют на утечку тока (например, при повреждении изоляции или попадании человека под напряжение). Для влажных помещений (ванная, кухня) используются УЗО с током срабатывания 10 мА, для остальных групп — 30 мА. Тип «А» (для пульсирующего тока) обязателен для линий с современной электроникой.
- Дифференциальные автоматические выключатели (Диффавтоматы). Совмещают функции АВ и УЗО в одном модуле. Экономия места, но выше стоимость и сложнее диагностика при срабатывании.
- Вспомогательные компоненты:
- Реле контроля напряжения (РКН). Отключает питание при опасном падении или повышении напряжения в сети (ниже 180В или выше 250В), защищая технику.
- Шины: Нулевая рабочая (N) и защитная (PE). Организуют правильное и аккуратное подключение нулевых и заземляющих проводников от всех линий.
Принцип селективности: как гарантировать точечное отключение, а не полный блэкаут
Главный признак профессиональной сборки — селективность (избирательность) защиты. Ее цель: при неисправности на одной линии (например, в розетке) должен сработать только ее групповой автомат, а вводной — остаться включенным.
Как это достигается:
- По току: Номинал вводного автомата должен быть выше номинала любого группового. Пример: вводной — 40А, групповые — 16А, 10А.
- По времени (для УЗО): Использование УЗО с разной выдержкой. На вводе ставят селективное УЗО типа «S» с задержкой срабатывания (100-300 мс). Групповые УЗО срабатывают мгновенно (20-40 мс). При утечке в розетке первым сработает групповое УЗО, не обесточивая весь дом.
Сравнительный анализ: схемы сборки для разных объектов
Подход к сборке щита кардинально отличается для квартиры, частного дома и деревянного строения.
Таблица 1: Сравнение типовых решений для разных объектов
| Параметр / Тип объекта | Квартира (новостройка, 220В) | Частный дом (380В) | Деревянный дом (повышенные требования) |
|---|---|---|---|
| Вводное устройство | 2-полюсный АВ (40А), селективное УЗО (63А/100мА, тип S). | 4-полюсный АВ (63А), селективное УЗО (100А/300мА, тип S), ОПН. | Как для частного дома + АВ с дополнительной защитой от дугового пробоя (AFDD) на ключевых линиях. |
| Ключевые группы | Освещение, розетки (2-3 группы), кухня (отдельно), кондиционер, стиральная машина. | Все группы квартиры + линии на гараж, баню, уличное освещение, скважинный насос, котел. | Каждая линия, проходящая через сгораемые конструкции, защищена индивидуальным УЗО 10 мА для максимально быстрого отключения при утечке. |
| Особые защиты | Реле напряжения (актуально для старых сетей). | Ограничитель перенапряжения (ОПН), реле контроля фаз (при 380В). | Приоритет — противопожарная защита. Все соединения выполняются с исключительной надежностью. |
| Типовой размер щита | 36-48 модулей. | 54-72 модуля и более. | 48-60 модулей (за счет большего количества УЗО). |
Критические ошибки при сборке, ведущие к рискам
- Смешение нулевых рабочих (N) и защитных (PE) проводников на одной шине. Это самая опасная ошибка, приводящая к появлению напряжения на корпусах бытовой техники.
- Отсутствие маркировки проводов и автоматов. Через 2-3 года невозможно понять, какой автомат за что отвечает, что опасно при ремонте.
- Неверный подбор номиналов. Установка автомата на 25А на линию с кабелем 2.5 мм² (максимум 16А) приводит к перегреву кабеля и пожару, так как автомат не сработает вовремя.
- Экономия на УЗО или установка только одного на вводе. При утечке в одном приборе отключается весь объект, а найти неисправность сложно.
- Неаккуратная укладка проводов, отсутствие фиксации. Запутанный «клубок» проводов ухудшает теплоотдачу, осложняет обслуживание и повышает риск ошибки при модификациях.
Стоимость работ и материалов: структура и расчет
Цена складывается из трех компонентов: работа по проектированию и сборке, стоимость модульной аппаратуры, стоимость корпуса и мелочевки.
Таблица 2: Ориентировочная стоимость компонентов и работ (Москва и МО, 2025 г.)
| Наименование | Единица измерения | Диапазон цен (руб.) | Примечание |
|---|---|---|---|
| Работы по проектированию и сборке | |||
| Разработка однолинейной схемы | схема | 2 000 — 5 000 | Основа будущей сборки. |
| Сборка щита (монтаж аппаратуры, коммутация) | модуль | 250 — 400 | За каждый установленный модуль (автомат, УЗО). |
| Стоимость модульной аппаратуры (бренды ABB, Schneider, IEK) | |||
| Автоматический выключатель 16А (1 модуль) | шт. | 600 — 2 000 | Цена сильно зависит от бренда. |
| УЗО 25А/30мА тип А (2 модуля) | шт. | 1 800 — 4 500 | Тип «А» дороже, но обязателен по современным нормам. |
| Реле контроля напряжения 63А | шт. | 2 500 — 5 000 | Защита от скачков в сети. |
| Дифференциальный автомат 16А/30мА (2 модуля) | шт. | 3 000 — 7 000 | Атернатива связке «Автомат + УЗО». |
| Прочее | |||
| Корпус щита на 36 модулей | шт. | 1 500 — 4 000 | Металл или пластик, встроенный или навесной. |
| Шины, клеммы, маркировка, гребенки | комплект | 1 000 — 2 500 | Расходные материалы для аккуратной сборки. |
Пример итоговой стоимости: Сборка щита для двухкомнатной квартиры (вводной автомат, реле напряжения, 6 групп с УЗО, корпус на 36 модулей) с аппаратурой среднего класса (например, Schneider Electric) обойдется примерно в 35 000 — 55 000 рублей (работа + материалы). Для частного дома с трехфазным вводом сумма составит от 70 000 рублей.
Чек-лист для заказчика: как принять качественную работу
- До сборки: Вам предоставили и согласовали однолинейную расчетную схему щита с указанием моделей и номиналов всех аппаратов.
- При сдаче: Все провода аккуратно уложены и зафиксированы, автоматы и УЗО подписаны («Розетки кухня», «Освещение зал»).
- Проверка функционала: Мастер продемонстрировал работу УЗО (нажата кнопка «Тест») и реле напряжения (если установлено).
- Документация: Вам передали окончательную схему щита, гарантийные талоны на аппаратуру и договор с гарантией на работы (в нашей компании — 3 года).
- Свободное место: В щите остался запас в 15-20% модулей для возможного расширения сети в будущем.
Контакты для консультации и расчета электрощита
- Телефон для вызова и консультаций: +7 (996) 507-29-66
- Режим работы: выезд инженера для проектирования схемы щита в удобное время.
Выводы и рекомендации
Профессиональная сборка электрощита — это инвестиция в предсказуемость и безопасность домашней электросети. Хороший щит работает незаметно, предотвращая проблемы до их возникновения. Ключевой критерий выбора подрядчика — не минимальная цена за модуль, а его способность обосновать каждое техническое решение на схеме и предоставить долгосрочные гарантии на свою работу.
